La scheda "Generale" della finestra di proprietà di una macchina si presenta come in figura:

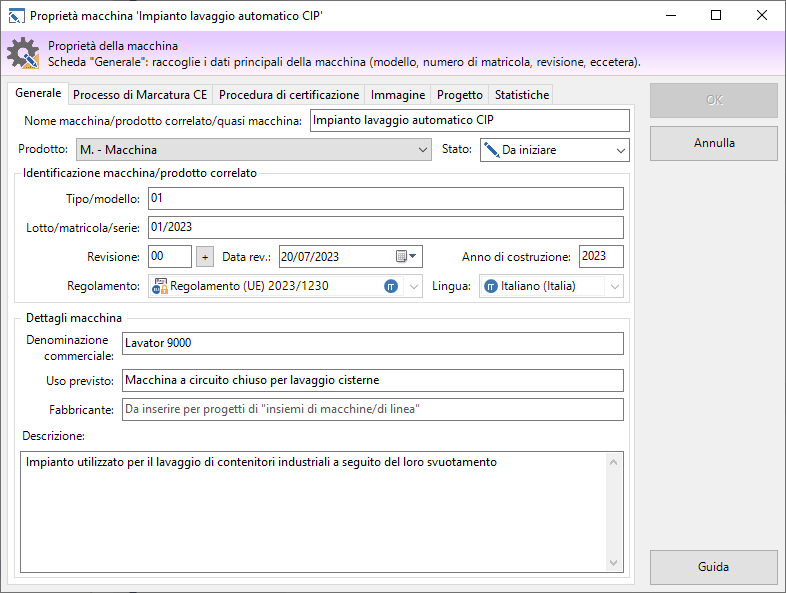

Finestra di proprietà di una macchina, scheda "Generale"
Sono presenti i seguenti campi e controlli:
•Nome macchina/prodotto correlato/quasi macchina (massimo 100 caratteri, obbligatorio): identifica il tipo di macchina. Il dato viene mostrato nei nodi dell'albero dell'archivio e nei report dei documenti.
•Prodotto: identifica il tipo di prodotto. Il dato viene mostrato in seconda colonna nell'albero dell'archivio, nella Home Macchina ed in alcuni report di stampa. Per le macchine che utilizzano la Direttiva 2006/42/CE è possibile scegliere tra le seguenti tipologie di prodotto:
oM. - Macchina;
oA.I. - Attrezzature intercambiabili;
oC.I. - Componenti di sicurezza;
oA.S. - Accessori di sollevamento;
oC.F.C. - Catene, funi e cinghie;
oD.A.T.M. - Dispositivi amovibili di trasmissione meccanica;
oQ.M. - Quasi-macchine.
Per le macchine che utilizzano il Regolamento (UE) 2023/1230 è possibile scegliere tra le seguenti tipologie di prodotto:
oM. - Macchina;
oA.I. - Attrezzatura intercambiabile (Prodotto correlato)
oC.I. - Componenti di sicurezza (Prodotto correlato)
oA.S. - Accessorio di sollevamento (Prodotto correlato)
oC.F.G. - Catena, fune e cinghia (Prodotto correlato)
oD.A.T.M. - Dispositivi amovibili di trasmissione meccanica (Prodotto correlato)
oM.S. - Macchina di sollevamento non assemblata presso il fabbricante
oQ.M. - Quasi-macchina.
•Stato (obbligatorio): contrassegna manualmente lo stato di avanzamento di una macchina. Questo campo influisce sulla visualizzazione della macchina all'interno di CEM4. Per maggiori informazioni sugli stati possibili, consulta il capitolo "Stati di una macchina".
•Tipo/modello (massimo 50 caratteri, obbligatorio). Se non è stato specificato il prodotto, questo dato viene mostrato in seconda colonna nell'albero dell'archivio.
•Lotto/matricola/serie (massimo 50 caratteri).
•Revisione (massimo due caratteri): identifica il numero di revisioni subite dalla macchina.
•Data revisione: specifica la data della revisione della macchina. Il formato di visualizzazione è quello standard europeo "dd.MM.yyyy" indipendentemente dalla configurazione nelle impostazioni di sistema "Area geografica" del sistema operativo.
•Anno di costruzione (massimo 4 cifre).
•Direttiva/regolamento: indica la direttiva macchine o il regolamento macchine utilizzato per la compilazione del Fascicolo Tecnico o della Documentazione Tecnica della macchina. Questo valore è attribuito automaticamente in fase di creazione della macchina stessa e non può più essere cambiato in seguito.
•Lingua: specifica la lingua della direttiva macchine o del regolamento macchine selezionato.
•Denominazione commerciale (massimo 255 caratteri).
•Uso previsto (massimo 255 caratteri).
•Fabbricante della macchina (massimo 255 caratteri): da inserire per progetti di "insiemi di macchine/di linea".
•Descrizione (massimo 255 caratteri).
Le diciture nella finestra possono variare a seconda che sia selezionata la Direttiva 2006/42/CE o il Regolamento (UE) 2023/1230.
