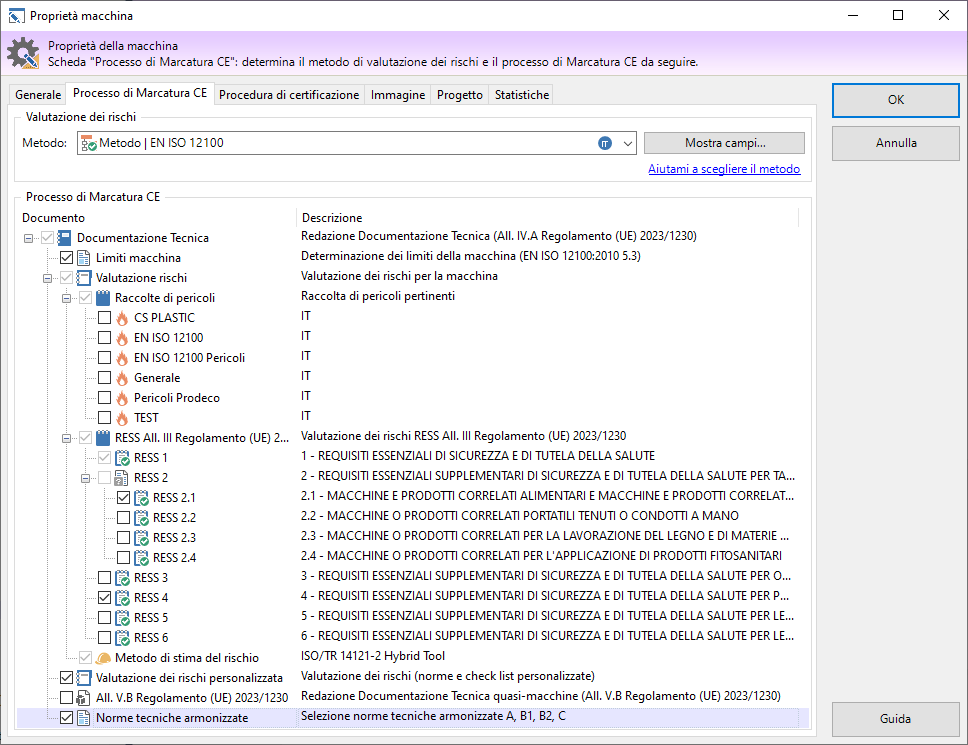

La scheda "Processo di Marcatura CE" della finestra di proprietà di una macchina si presenta come in figura:
Finestra di proprietà di una macchina, scheda "Processo di Marcatura CE"
Nel riquadro in alto "Valutazione dei rischi" sono presenti i seguenti campi e controlli:
•Metodo (obbligatorio): permette di specificare il tipo di schema di campi da utilizzare per svolgere la valutazione dei rischi tramite la nuova finestra di documento introdotta a partire dalla versione 4.8.0 (Build 0) di CEM4. L'elenco presente può variare a seconda dei metodi installati nel software oppure in base alla direttiva macchine o regolamento macchine selezionato e alla localizzazione impostata. Alcuni metodi, come il "Metodo EN ISO 12100 | Standard", consentono di partire da una o più raccolte di pericoli fino ad arrivare a un documento di Conformità RESS; altri invece, come il "Metodo | Classico" consentono di svolgere la valutazione per requisiti classica sfruttando la nuova finestra di documento. A seconda del metodo selezionato possono variare i campi presenti nel documento di analisi e le voci nel Processo di Marcatura CE. Per maggiori informazioni sulle differenze tra i vari metodi disponibili, consulta la Tabella di comparazione dei metodi EN ISO 12100.
|
Attenzione La scelta del metodo può essere effettuata esclusivamente in fase di creazione della macchina e non successivamente. |
•Pulsante Mostra campi: apre una finestra informativa con l'elenco dei campi della valutazione dei rischi presenti nello schema per il metodo selezionato dall'utente. La funzione è disponibile solo per le nuove macchine e non per quelle già esistenti.
•Link Aiutami a scegliere il metodo: apre la pagina informativa della Guida del software.
All'interno del riquadro "Processo di Marcatura CE" è presente una struttura ad albero che permette di selezionare quali documenti inserire nel Fascicolo Tecnico/Documentazione Tecnica o come personalizzarli. La selezione effettuata influisce sulla visualizzazione dei nodi nell'albero della macchina e sulla possibilità di adoperare o meno certi documenti e contenuti. La struttura è disponibile solo dopo aver selezionato un metodo nel relativo campo del riquadro "Valutazione dei rischi".
In particolare sono presenti queste voci:
•Limiti macchina: se selezionato, inserisce un documento che consente di determinare i limiti della macchina secondo EN ISO 12100:2010 5.3.
•Raccolte di pericoli: questa opzione è presente esclusivamente selezionando un metodo di valutazione dei rischi per pericoli, ad esempio il "Metodo EN ISO 12100 | Standard". L'utente ha la possibilità di spuntare una o più raccolte, tra quelli presenti, che saranno automaticamente inserite all'interno di tutte le valutazioni dei rischi compilate per quella macchina. La selezione può essere effettuata solo in fase di creazione della macchina: eventuali raccolte successive vanno quindi inserite a mano all'interno dei documenti.
•RESS1, RESS 2.x, RESS 3, eccetera: consente di specificare i capitoli principali della direttiva macchine o del regolamento macchine applicabili alla macchina e su cui è necessario fare le opportune valutazioni del rischio.
•Metodo di stima del rischio: specifica il metodo da utilizzare per effettuare il calcolo della stima del rischio.
•Valutazione dei rischi personalizzata: specifica se è necessario effettuare la valutazione dei rischi per altre norme, direttive o check list.
•All. II B/All. V.B: specifica se la macchina rientra in allegato B oppure no. In caso affermativo, sarà necessario redigere la Dichiarazione di Incorporazione. In caso negativo, si dovrà redigere la Dichiarazione di Conformità.
•Norme tecniche armonizzate: se selezionato, permette all'utente di compilare una lista di norme che fanno riferimento alla macchina.
Tabella di comparazione dei metodi EN ISO 12100
La seguente tabella illustra i campi disponibili per i metodi EN ISO 12100 e la relativa descrizione. Le diciture possono variare a seconda che sia selezionata la Direttiva 2006/42/CE o il Regolamento (UE) 2023/1230.
Metodo | EN ISO 12100 |
Standard |
Operative |
|---|---|---|
1. Interazione umana durante l'intero ciclo di vita della macchina Identificare tutte le mansioni associate al ciclo di vita della macchina. |
|
|
2. Stato della macchina | Condizione operativa Identificare lo stato della macchina: 1.la macchina esegue la funzione prevista; 2.la macchina non esegue la funzione prevista. Identificare le cause. |
1. Stato della macchina | Condizione operativa Identificare lo stato della macchina: 1.la macchina esegue la funzione prevista; 2.la macchina non esegue la funzione prevista. Identificare le cause. |
1. Stato della macchina | Condizione operativa Identificare lo stato della macchina: 1.la macchina esegue la funzione prevista; 2.la macchina non esegue la funzione prevista. Identificare le cause. Descrivere la condizione operativa che si sta analizzando. |
3. Comportamento involontario dell'operatore o uso scorretto ragionevolmente prevedibile della macchina Identificare possibili comportamenti involontari dell'operatore o usi scorretti ragionevolmente prevedibili. |
|
|
4. Limiti d'uso Identificare i diversi modi di funzionamento della macchina, l'uso cui è destinata (domestico, industriale, ecc...) i livelli di formazione ed esperienza degli utilizzatori, l'esposizione di altre persone ai pericoli associati alla macchina. |
|
|
5. Limiti di spazio Gli aspetti dei limiti di spazio da considerare includono: a.il raggio di movimento; b.i requisiti spaziali per le interazioni delle persone con la macchina, come durante l'uso e la manutenzione; c.l'interazione umana, come l'interfaccia operatore-macchina; e d.l'interfaccia macchina-fonte di energia. |
|
|
6. Limiti di tempo Gli aspetti dei limiti di tempo da considerare includono: a.il limite di durata della macchina e/o di alcuni dei suoi componenti (attrezzature, parti soggette a usura, componenti elettromeccanici, ecc...), tenendo conto dell'uso previsto e dell'uso scorretto ragionevolmente prevedibile; e b.gli intervalli di manutenzione raccomandati. |
|
|
7. Altri limiti Gli esempi di altri limiti includono: a.proprietà del/dei materiale/i da lavorare; b.manutenzione ordinaria - il livello di pulizia richiesto; e c.ambientali - le temperature minime e massime raccomandate, uso della macchina al chiuso o all'aperto, in clima asciutto o umido, con esposizione alla luce solare diretta, tolleranza a polvere e umidità, ecc... |
|
|
8. Situazione pericolosa Identificare le circostanze nelle quali una persona è esposta ad almeno un pericolo. |
2. Situazione pericolosa Identificare le circostanze nelle quali una persona è esposta ad almeno un pericolo. |
2. Situazione pericolosa | Evento pericoloso Identificare le circostanze nelle quali una persona è esposta ad almeno un pericolo. Identificare gli eventi che possono causare un danno. |
9. Evento pericoloso Identificare gli eventi che possono causare un danno. |
3. Evento pericoloso Identificare gli eventi che possono causare un danno. |
|
10. Zona pericolosa Identificare tutti gli spazi, all'interno e/o attorno al macchinario, in cui una persona può essere esposta a un pericolo. |
4. Zona pericolosa Identificare tutti gli spazi, all'interno e/o attorno al macchinario, in cui una persona può essere esposta a un pericolo. |
|
11. Stima del rischio iniziale Valutare il rischio iniziale della macchina. |
5. Stima del rischio iniziale Valutare il rischio iniziale della macchina. |
3. Stima del rischio iniziale Valutare il rischio iniziale della macchina. |
12. Misure di protezione integrate nella progettazione Descrivere tutte le misure di protezione integrate nella progettazione. |
6. Misure di protezione integrate nella progettazione Descrivere tutte le misure di protezione integrate nella progettazione. |
4. Misure di protezione integrate progettazione | Protezioni | Misure di protezione complementari Descrivere tutte le misure di protezione integrate nella progettazione, le protezioni e le misure di protezione complementari adottate. |
13. Protezioni Descrivere tutte le protezioni selezionate. |
7. Protezioni Descrivere tutte le protezioni selezionate. |
|
14. Misure di protezione complementari Descrivere tutte le misure di protezione complementari adottate. |
8. Misure di protezione complementari Descrivere tutte le misure di protezione complementari adottate. |
|
15. Indicazioni istruzioni Indicare se nel manuale di istruzioni uso e manutenzione sono presenti delle procedure/informazioni di sicurezza atte a ridurre il rischio. |
9. Indicazioni istruzioni Indicare se nel manuale di istruzioni uso e manutenzione sono presenti delle procedure/informazioni di sicurezza atte a ridurre il rischio. |
5. Indicazioni istruzioni Indicare se nel manuale di istruzioni uso e manutenzione sono presenti delle procedure/informazioni di sicurezza atte a ridurre il rischio. |
16. Segnaletica Selezionare tutta la segnaletica installata sulla macchina (pittogrammi, avvertenze, ecc...) ed indicata nel manuale uso e manutenzione. |
10. Segnaletica Selezionare tutta la segnaletica installata sulla macchina (pittogrammi, avvertenze, ecc...) ed indicata nel manuale uso e manutenzione. |
6. Segnaletica Selezionare tutta la segnaletica installata sulla macchina (pittogrammi, avvertenze, ecc...) ed indicata nel manuale uso e manutenzione. |
17. Valutazione del rischio finale Valutare il rischio finale della macchina. |
11. Stima del rischio finale Valutare il rischio finale della macchina. |
7. Stima del rischio finale Valutare il rischio finale della macchina. |
18. Rischio residuo Valutare se permane del rischio residuo a seguito della valutazione finale del rischio. |
12. Rischio residuo Valutare se permane del rischio residuo a seguito della valutazione finale del rischio. |
8. Rischio residuo Valutare se permane del rischio residuo a seguito della valutazione finale del rischio. |
19. Norme tecniche utilizzate Indicare quali norme tecniche sono state utilizzate per analizzare e ridurre il rischio. |
13. Norme tecniche utilizzate Indicare quali norme tecniche sono state utilizzate per analizzare e ridurre il rischio. |
9. Norme tecniche | Note Indicare quali norme tecniche sono state utilizzate per analizzare e ridurre il rischio. Considerazioni aggiuntive. |
20. Note Considerazioni aggiuntive. |
14. Note Considerazioni aggiuntive. |
|
21. RESS oppure: RESS All. III - Corrispondenza Indicare quali RESS sono collegati al pericolo selezionato. |
15. RESS correlati (All. 1 Direttiva Macchine) oppure: RESS All. III - Corrispondenza Indicare quali RESS sono collegati al pericolo selezionato. |
10. RESS correlati (All. 1 Direttiva Macchine) oppure: RESS All. III - Corrispondenza Indicare quali RESS sono collegati al pericolo selezionato. |
Tabella di comparazione dei metodi classici
La seguente tabella illustra i campi disponibili per i metodi classici e la relativa descrizione. Le diciture possono variare a seconda che sia selezionata la Direttiva 2006/42/CE o il Regolamento (UE) 2023/1230.
VR RESS/Norme |
Metodo | Classico |
|---|---|
1. CEN Inserire le norme tecniche / norme tecniche armonizzate utilizzate nella progettazione della macchina in relazione al RESS in esame. |
|
2. CENELEC | Altro Inserire le norme tecniche / norme tecniche armonizzate utilizzate nella progettazione della macchina in relazione al RESS in esame. |
|
3. Condizioni operative Analizzare l'interazione umana durante l'intero ciclo di vita della macchina. Inserire le condizioni operative nella quali l'operatore si potrebbe trovare di fronte a situazioni pericolose/eventi pericolosi/pericoli in riferimento al RESS in esame. |
1. Condizioni operative Analizzare l'interazione umana durante l'intero ciclo di vita della macchina. Inserire le condizioni operative nella quali l'operatore si potrebbe trovare di fronte a situazioni pericolose/eventi pericolosi/pericoli in riferimento al RESS in esame. |
4. Situazioni pericolose | Eventi pericolosi | Pericoli Selezionare le situazioni pericolose e/o gli eventi pericolosi e/o i pericoli in riferimento al RESS in esame e alle condizioni operative selezionate. |
2. Situazioni pericolose | Eventi pericolosi | Pericoli Selezionare le situazioni pericolose e/o gli eventi pericolosi e/o i pericoli in riferimento al RESS in esame e alle condizioni operative selezionate. |
5. Zona pericolosa Descrivere la zona pericolosa nella quale si possono verificare le situazioni pericolose/eventi pericolosi/pericoli in riferimento al RESS in esame e alle condizioni operative selezionate. |
3. Zona pericolosa Descrivere la zona pericolosa nella quale si possono verificare le situazioni pericolose/eventi pericolosi/pericoli in riferimento al RESS in esame e alle condizioni operative selezionate. |
6. Stima del rischio iniziale Stimare il rischio in riferimento al RESS in esame, alle condizioni operative selezionate, alle situazioni pericolose/eventi pericolosi/pericoli individuati e alla zona pericolosa descritta. |
4. Stima del rischio iniziale Stimare il rischio in riferimento al RESS in esame, alle condizioni operative selezionate, alle situazioni pericolose/eventi pericolosi/pericoli individuati e alla zona pericolosa descritta. |
7. Misure di protezione | Protezioni | Misure di protezione complementari Descrivere le misure di protezione integrate nella progettazione e/o le protezioni e/o le misure di protezione complementari. |
5. Misure di protezione | Protezioni | Misure di protezione complementari Descrivere le misure di protezione integrate nella progettazione e/o le protezioni e/o le misure di protezione complementari. |
8. Indicazioni istruzioni Indicare se nel manuale di istruzioni uso e manutenzione sono presenti delle procedure/informazioni di sicurezza atte a ridurre il rischio. |
6. Indicazioni istruzioni Indicare se nel manuale di istruzioni uso e manutenzione sono presenti delle procedure/informazioni di sicurezza atte a ridurre il rischio. |
9. Segnaletica Selezionare tutta la segnaletica installata sulla macchina (pittogrammi, avvertenze, ecc.) e indicata nel manuale di istruzioni uso e manutenzione in riferimento al RESS in esame. |
7. Segnaletica Selezionare tutta la segnaletica installata sulla macchina (pittogrammi, avvertenze, ecc.) e indicata nel manuale di istruzioni uso e manutenzione in riferimento al RESS in esame. |
10. Stima del rischio finale Stimare il rischio a fronte delle misure di protezione/protezioni/misure di protezione complementari, delle procedure/informazioni di sicurezza nel manuale di istruzioni uso e manutenzione e della segnaletica installata. |
8. Stima del rischio finale Stimare il rischio a fronte delle misure di protezione/protezioni/misure di protezione complementari, delle procedure/informazioni di sicurezza nel manuale di istruzioni uso e manutenzione e della segnaletica installata. |
11. Rischio residuo Indicare se permane rischio residuo dopo la stima del rischio finale e se tale rischio viene anche indicato nel manuale di istruzioni uso e manutenzione. |
9. Rischio residuo Indicare se permane rischio residuo dopo la stima del rischio finale e se tale rischio viene anche indicato nel manuale di istruzioni uso e manutenzione. |
12. Note Considerazioni aggiuntive. |
10. Note Considerazioni aggiuntive. |
